微氣泡產生器

" 提升浮除效果 "

採用渦流透平泵浦(vortex turbine pump)原理,快速將氣體打散成小氣泡並溶入水中,接著於釋壓端產出大量微氣泡,達到供給浮除系統所需微氣泡的目的。

  • 節省操作電費
  • 省空間,安裝費用低
  • 操作簡單,幾乎不用保養
  • 運轉無噪音
微氣泡產生器

節省操作電費

確保大量微小氣泡穩定地供給,大幅增加微氣泡的分佈與覆蓋率,提升浮除效果,較傳統系統耗電節省30~50%以上。

省空間,安裝費用低

體積小,即使在受侷限的空間中仍可安裝。

操作簡單,幾乎不用保養

構造簡單,故障率低,操作與維護非常容易。

運轉無噪音

不須使用壓縮機供給空氣,不再需要消音裝置。

測試模組● 測試模組
浮除池改善實例● 浮除池改善實例

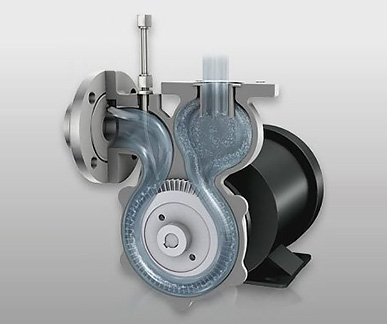

氣體溶解流程● 氣體溶解流程
微氣泡產生器● 微氣泡產生器
傳統溶氣設備● 傳統溶氣設備
安裝實例● 安裝實例

原理

採用渦流透平泵浦(vortex turbine pump)原理,快速將氣體打散成小氣泡並溶入水中,接著於釋壓端產出大量微氣泡,達到供給浮除系統所需微氣泡的目的。


接液材質

鑄鐵(FC)或不銹鋼(SUS304或SUS316)


型號選擇與範圍

  • 運轉功率: 0.75~30kW
  • 循環水量: 1.3~58.0m3/hr
  • 汲取空氣: 1.7~77NL/min

微氣泡產出實況
● 微氣泡產出實況

以浮除去除水中輕質懸浮固體

例如: 纖維、油脂、腐機質、有機物、及輕質懸浮固體物質去除。
  • 紙廠、染整、食品、化工: 廢水處理與浮除。
  • 石化、鋼鐵業: 油水分離與油份回收。
  • 洗車廢水浮除,回收循環使用 。
  • 氣體溶入水中: 例如水中溶入空氣、二氧化碳、氧氣、臭氧…等
**備有展示機提供試用或測試浮除效果

臭氧溶解效率比較

應用於溶解臭氧



紙漿廠浮除改善案例(中文摘要)

     (資料來源:日本原廠改善實例)

本案例是日本某紙漿廠將MBG微氣泡產生器取代既有的浮除系統中的循環泵浦、溶氣槽及空壓機,並比較其循環水量、耗電量以及浮除效果。
改善結果:浮除槽微氣泡產出設備之耗電量只剩原來的1/3


既有浮除系統流程圖:




利用微氣泡產生器改善後之流程圖:


以上二個系統處理水量一致,都是3000 L/min(180m3/hr),二個系統的溶氣壓力都是 0.5 MPa(~72 Psi)。



改善前後系統設備數據:



改善後結果:

1. 安裝MBG微氣泡產生器後,因不再需要供應高壓空氣,所以拆除舊有空壓機,減少整體設備操作成本。
2. 改用微氣泡產生器後循環水流率減少,但因高效率之性能,可吸入更多的空氣進入浮除池,也因較小的動能需求,節省操作成本。

結果與討論:

改善前後的水質與操作動力如下表所示

1. SS去除率幾乎一樣。
2. 實際的操作耗電量只剩原來的1/3 (9.1KW÷ 27.3KW = 1/3)
3. 空壓機停用後所節省的耗電量(未計入)
4. 微氣泡產生器適用於既有系統的改善及新設浮除系統之採用。

浮除系統改善前後實際操作情況:
